Microscopio Metalúrgico MX8R Sunny Optical Technology

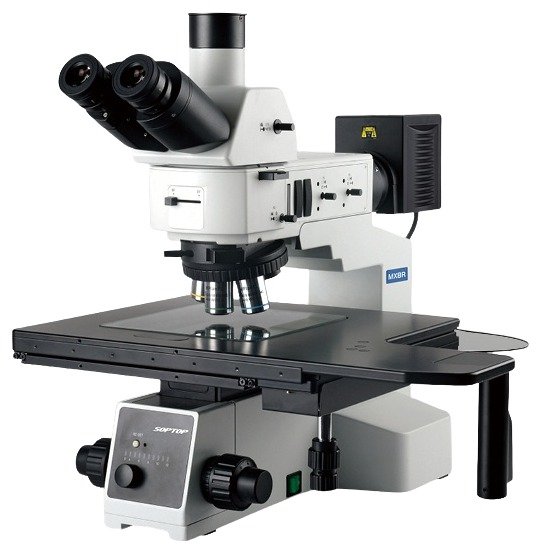

El MX8R de Sunny Optical Technology es un microscopio metalúrgico para inspección de semiconductores y pantallas planas (FPD), con bastidor metálico de gran formato que soporta una platina de 8 pulgadas (525 × 330 mm, recorrido de 210 × 210 mm). Combina campo claro, campo oscuro, polarización y DIC, con un campo de visión de hasta 26,5 mm.
Descripción
El MX8R de Sunny Optical Technology es un microscopio metalúrgico de gran formato para inspección de semiconductores y pantallas planas (FPD), donde pesan la platina de 8 pulgadas, el campo de visión amplio y la estabilidad del bastidor metálico.
Platina de 8 pulgadas
Tres capas, 525 × 330 mm y recorrido de 210 × 210 mm, con manija de embrague para desplazamiento rápido. Opción de platina de 6 pulgadas (445 × 240 mm, recorrido 158 × 158 mm).
Campo amplio y divisor versátil
Campo de visión máximo de 26,5 mm con oculares PL10X/26,5 mm opcionales. Cabezal articulado de tres posiciones con modo adicional de 20 % para observación y 80 % para microfotografía.
Bastidor metálico estable
Bastidor de bajo centro de gravedad y alta rigidez para imagen estable, enfoque coaxial con precisión fina de 0,001 mm y revólver con rodamiento de precisión y ranura DIC.
Por qué comprarlo con Micromédica
Sunny Optical Technology — grupo chino (Yuyao, 1984). Sus microscopios los fabrica Ningbo Sunny Instrument Co., Ltd. (desde 1991), con certificación ISO 13485 de dispositivos médicos, ISO 9001 e ISO 14001, y envíos a más de 130 países.
| Marca | Sunny Optical Technology |
|---|---|
| Modelo | MX8R |
| Sistema óptico | Infinito, corregido a color |
| Observación | Campo claro · campo oscuro · polarización · DIC |
| Cabezal | Inclinable 5-35° con imagen invertida, o trinocular de 30° con imagen derecha o invertida; interpupilar 50-76 mm |
| Divisor de haz | 50:50 / 100:0 / 0:100 (inclinable) · 100:0 / 0:100 (imagen derecha) · 100:0 / 20:80 / 0:100 (imagen invertida) |
| Oculares | PL10X/25 mm de alto punto ocular y campo amplio, ajuste dióptrico, retícula acoplable · opcional PL10X/26,5 mm |
| Objetivos | Semiapocromáticos metalúrgicos campo claro/oscuro con DIC 5X/10X/20X/50X/100X · larga distancia 20X (DIC), 50X y 100X |
| Revólver | Quíntuple o séxtuple de campo claro/oscuro, o séxtuple o séptuple de campo claro, con ranura DIC |
| Enfoque | Coaxial de posición baja, recorrido grueso 33 mm, precisión fina 0,001 mm, con tope superior y ajuste de tensión |
| Platina | Mecánica 8 pulgadas de tres capas, 525×330 mm, recorrido 210×210 mm · o 6 pulgadas, 445×240 mm, recorrido 158×158 mm; manija de embrague y placa de vidrio |
| Iluminación | Reflejada campo claro/oscuro con diafragmas de apertura y de campo centrables, ranuras para filtros y kit de polarización |
| Alimentación | Sistema integrado 100-240 V, con botón de ajuste y reinicio de la intensidad de luz |
| Adaptador de cámara | Montura C 0,5X/0,65X/1X |
| Accesorios | Kit de polarización, filtros de interferencia, micrómetro de precisión, accesorio DIC |
El microscopio MX8R para inspección de semiconductores y FPD incorpora un nuevo sistema de iluminación y diseño óptico infinito con corrección de color, que entregan iluminación uniforme e imagen nítida, y un cabezal trinocular con distancia interpupilar de 50 a 76 mm. Estos son los criterios que conviene revisar antes de decidir la compra.
Platina de 8 pulgadas de gran recorrido
Platina mecánica de 8 pulgadas de tres capas con ajuste coaxial de posición baja: tamaño 525 × 330 mm, recorrido de 210 × 210 mm, manija de embrague para desplazamiento rápido y placa de vidrio para luz reflejada. El fabricante la destaca para inspección industrial de obleas, FPD, encapsulado de circuitos, PCB, materiales, piezas fundidas de metal y cerámica, herramientas abrasivas y similares. Como opción hay una platina de 6 pulgadas de 445 × 240 mm y recorrido de 158 × 158 mm.
Campo de visión y divisor de haz
El sistema de haz ancho alcanza un campo de visión máximo de 26,5 mm. El cabezal trinocular de dos posiciones con imagen derecha hace que el movimiento de la muestra coincida con lo que se observa por el ocular. El cabezal articulado de tres posiciones destina el 100 % de la luz a observación binocular o a fotografía trinocular, con un modo adicional de 20 % para observación y 80 % para microfotografía, que permite comparar la imagen del microscopio con la del video. Cabezales disponibles: inclinable de 5 a 35° con imagen invertida (50:50, 100:0 o 0:100), de 30° con imagen derecha (100:0 o 0:100) y de 30° con imagen invertida (100:0, 20:80 o 0:100).
Objetivos y oculares
Juego de objetivos semiapocromáticos metalúrgicos con lentes de alta transmisión y recubrimiento avanzado. Hay versiones de campo claro/campo oscuro con DIC de 5X, 10X, 20X, 50X y 100X, objetivos de larga distancia de trabajo de 20X (DIC), 50X y 100X, y objetivos de campo claro con DIC. Los de larga distancia ayudan a evitar daños a la muestra. Oculares PL10X/25 mm planos y nítidos hasta el borde del campo, con opción PL10X/26,5 mm, ambos con ajuste dióptrico y retícula acoplable.
Iluminación, DIC y polarización
Iluminador reflejado de campo claro y campo oscuro con diafragmas de apertura y de campo centrables, conmutador entre ambos modos y ranuras para filtros y kit de polarización. El accesorio DIC convierte diferencias de altura imperceptibles en campo claro en contraste de relieve tridimensional, útil para partículas conductoras de LCD y rayaduras de discos de precisión. Hay kit de polarización (S-PO, S-AN y S-ANR) y filtros de interferencia IF-LBD, IF-B (hasta 480 nm), IF-G (520 a 570 nm) e IF-R (630 a 750 nm).
Bastidor, enfoque y cámara
Bastidor metálico de bajo centro de gravedad, alta rigidez y estabilidad para inspección industrial profesional. Enfoque coaxial de posición baja con recorrido grueso de 33 mm, precisión fina de 0,001 mm, tope superior y ajuste de tensión. Sistema integrado de 100 a 240 V con botón de ajuste y reinicio de la intensidad de luz. El revólver tiene rodamiento de precisión para un manejo ligero, reposicionamiento exacto y concentricidad controlable (quíntuple o séxtuple, o bien séxtuple o séptuple de campo claro, todos con ranura DIC). Adaptador de cámara de montura C de 0,5X, 0,65X o 1X.
