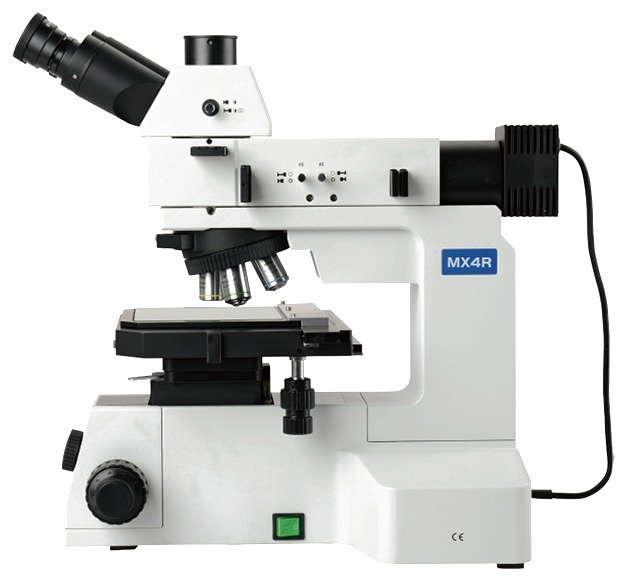

Microscopio Metalúrgico MX4R Sunny Optical Technology
El MX4R de Sunny Optical Technology es un microscopio metalúrgico de luz reflejada con platina de recorrido amplio y objetivos de larga distancia de trabajo, pensado para la inspección industrial de obleas (wafers) y pantallas planas (FPD). Integra campo claro, iluminación oblicua, polarización y DIC, con cabezal trinocular de imagen derecha.
Descripción
El MX4R de Sunny Optical Technology es un microscopio metalúrgico de luz reflejada para inspección industrial de obleas y pantallas planas, donde pesan la larga distancia de trabajo, la estabilidad del cuerpo y poder cambiar entre campo claro, iluminación oblicua, polarización y DIC.
Larga distancia de trabajo
Objetivos metalúrgicos planos de larga distancia de trabajo de 5X a 100X con recubrimiento multicapa de banda ancha. El revólver quíntuple inclinado tiene rodamiento de precisión y ranura DIC.
Cabezal de imagen derecha
Trinocular de imagen derecha, fijo a 30° o inclinable de 5 a 35° (interpupilar de 54 a 76 mm), donde objetivo e imagen se mueven en la misma dirección. Oculares PL10X/22 mm de alto punto ocular.
Cuerpo estable y enfoque fino
Cuerpo metálico de nivel industrial con bajo centro de gravedad, enfoque coaxial de posición baja con precisión fina de 0,001 mm, transformador integrado de 100 a 240 V y refrigeración para uso prolongado.
Por qué comprarlo con Micromédica
Sunny Optical Technology — grupo chino (Yuyao, 1984). Sus microscopios los fabrica Ningbo Sunny Instrument Co., Ltd. (desde 1991), con certificación ISO 13485 de dispositivos médicos, ISO 9001 e ISO 14001, y envíos a más de 130 países.
| Marca | Sunny Optical Technology |
|---|---|
| Modelo | MX4R |
| Sistema óptico | Infinito, corregido a color |
| Observación | Campo claro · iluminación oblicua · polarización · DIC |
| Cabezal | Trinocular de 30° con imagen derecha · o inclinable 5-35° con imagen derecha, interpupilar 54-76 mm, ajuste dióptrico ±5 |
| Divisor de haz | 100:0 o 0:100 |
| Oculares | PL10X/22 mm de alto punto ocular y campo amplio, ajuste dióptrico, micrómetro acoplable · opcional PL15X/16 mm |
| Objetivos | Metalúrgicos planos de larga distancia de trabajo 5X/10X/20X/50X/100X · opcional semiapocromático 50X con anillo de corrección para LCD |
| Revólver | Quíntuple inclinado con ranura DIC |
| Enfoque | Coaxial de posición baja, recorrido grueso 30 mm, precisión fina 0,001 mm, con tope superior y ajuste de tensión |
| Platina | Mecánica 4 pulgadas de dos capas, 230×215 mm, recorrido 105×105 mm, placa de vidrio para luz reflejada |
| Iluminación | Reflejada con diafragmas de apertura y de campo centrables e iluminación oblicua · LED 5 W luz cálida (2850-3250 K) |
| Alimentación | Transformador integrado 100-240 V |
| Adaptador de cámara | Montura C 0,35X/0,5X/0,65X/1X con enfoque, lente de relevo para cámara digital |
| Accesorios | Polarizador, analizador giratorio 360°, filtro de interferencia, micrómetro de precisión, accesorio DIC |
El microscopio metalúrgico MX4R utiliza un sistema óptico infinito con corrección de color, cabezal trinocular de imagen derecha, fijo a 30° o inclinable de 5 a 35° (este con distancia interpupilar de 54 a 76 mm). Estos son los criterios que conviene revisar antes de decidir la compra.
Objetivos de larga distancia de trabajo
Objetivos metalúrgicos planos de larga distancia de trabajo de 5X, 10X, 20X, 50X y 100X, con recubrimiento multicapa de banda ancha para una imagen nítida y de color natural en todo el campo. Como opción hay un objetivo semiapocromático de 50X con anillo de corrección para LCD. Los oculares PL10X/22 mm son de alto punto ocular y campo amplio, con ajuste dióptrico y micrómetro acoplable; también hay oculares PL15X/16 mm.
Cabezal de imagen derecha y revólver de precisión
El cabezal trinocular tiene imagen derecha: el objetivo y la imagen se mueven en la misma dirección, lo que facilita ver y operar. Hay versión fija a 30° o inclinable de 5 a 35° (con distancia interpupilar de 54 a 76 mm y ajuste dióptrico de ±5), con divisor de haz 100:0 o 0:100. El revólver quíntuple inclinado tiene rodamiento de precisión, con posicionamiento exacto y buena concentricidad, e incluye ranura para DIC.
Platina y enfoque
Platina mecánica de 4 pulgadas de dos capas con ajuste coaxial de posición baja: tamaño 230 × 215 mm, recorrido 105 × 105 mm y placa de vidrio para luz reflejada. El enfoque coaxial de posición baja tiene recorrido grueso de 30 mm, precisión fina de 0,001 mm, tope superior y ajuste de tensión.
Iluminación, cámara y métodos de observación
Iluminador reflejado con diafragmas de apertura y de campo centrables, dispositivo de iluminación oblicua y una fuente LED de 5 W de luz cálida (2850 a 3250 K) con transformador integrado de 100 a 240 V. Integra campo claro, iluminación oblicua, polarización y DIC; se elige la función según la aplicación. El adaptador de cámara de montura C (0,35X, 0,5X, 0,65X o 1X) tiene enfoque regulable y lente de relevo para cámara digital. Incluye accesorios de polarizador, analizador giratorio 360°, filtro de interferencia, micrómetro de precisión y accesorio DIC.
