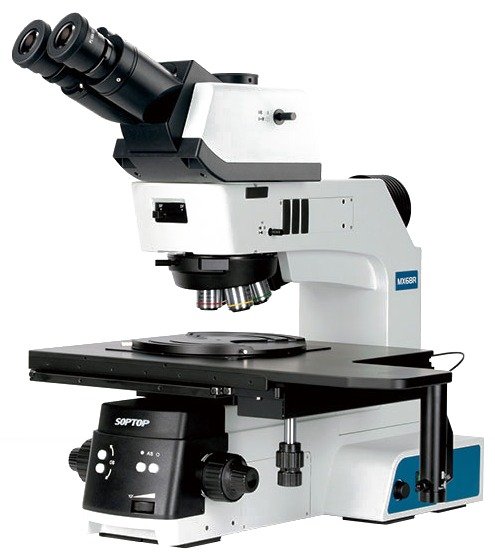

Microscopio de Inspección de Semiconductores y Pantallas FPD MX68R Sunny Optical Technology
El MX68R de Sunny Optical Technology es un microscopio de inspección para semiconductores y pantallas planas (FPD). Con portaobleas de 4, 6 y 8 pulgadas, admite obleas de hasta 200 mm de diámetro y pantallas de hasta 11 pulgadas, y observa en campo claro, campo oscuro, polarización y DIC. Incorpora revólver eléctrico, botones de control frontales y un diseño ergonómico para un manejo más cómodo y rápido.
Descripción
El MX68R de Sunny Optical Technology es un microscopio de inspección para semiconductores y pantallas planas, donde el tamaño de platina, el revólver eléctrico y la estabilidad del bastidor pesan más que en un microscopio de uso general.
Obleas y pantallas FPD
Portaobleas de 4, 6 y 8 pulgadas para obleas de hasta 200 mm y pantallas de hasta 11 pulgadas, sobre platinas de tres capas de 6 pulgadas (445 × 240 mm) u 8 pulgadas (525 × 330 mm) con embrague para desplazamiento rápido.
Revólver eléctrico y control frontal
Revólver séxtuple con ranura DIC y objetivos semi-apocromáticos de campo claro y oscuro de 5X a 100X. Los botones frontales controlan el revólver y el diafragma de apertura.
Estable y fácil de transportar
Bastidor metálico con seis pies niveladores y varillas de acero laterales que se convierten en palanca de carga. El cabezal se inclina de 5 a 35° para trabajar con comodidad.
Por qué comprarlo con Micromédica
Sunny Optical Technology — grupo chino (Yuyao, 1984). Sus microscopios los fabrica Ningbo Sunny Instrument Co., Ltd. (desde 1991), con certificación ISO 13485 de dispositivos médicos, ISO 9001 e ISO 14001, y envíos a más de 130 países.
| Marca | Sunny Optical Technology |
|---|---|
| Modelo | MX68R |
| Sistema óptico | Infinito, corregido a color |
| Modos de observación | Campo claro · campo oscuro · polarización · DIC |
| Cabezal | Trinocular inclinable 5-35°, imagen derecha, interpupilar 50-76 mm, división 100:0 o 0:100 |
| Oculares | PL10X/22 mm con micrómetro opcional · PL10X/23 mm con micrómetro opcional y ajuste dióptrico |
| Objetivos | Semi-APO metalúrgicos campo claro/oscuro 5X-100X · larga distancia de trabajo 20X, 50X y 100X |
| Revólver | Séxtuple eléctrico campo claro/oscuro con ranura DIC |
| Enfoque | Coaxial de posición baja, recorrido grueso 35 mm, precisión fina 0,001 mm |
| Platina de 6 pulgadas | 445×240 mm, recorrido reflejada 158×158 mm y transmitida 100×100 mm, con embrague |
| Platina de 8 pulgadas | 525×330 mm, recorrido 210×210 mm, con embrague y placa de vidrio para luz reflejada |
| Iluminación | Iluminador reflejado campo claro/oscuro con diafragma de apertura variable electrónico y diafragma de campo centrable |
| Alimentación | 100-240 V integrada |
| Adaptador de cámara | C-mount 0,5X / 0,65X / 1X |
| Accesorios opcionales | Kit de polarización, filtros de interferencia, micrómetro de alta precisión, aditamento DIC |
El microscopio MX68R utiliza un sistema óptico infinito con corrección de color y un cabezal trinocular de imagen derecha, inclinable hasta 35°, con distancia interpupilar de 50 a 76 mm. Está pensado para la inspección de semiconductores, pantallas FPD, empaques de circuitos, PCB, materiales, piezas metálicas fundidas, piezas cerámicas y herramientas abrasivas. Estos son los criterios que conviene revisar antes de decidir la compra.
Obleas, pantallas y platina
Con portaobleas de 4, 6 y 8 pulgadas, el MX68R admite obleas de hasta 200 mm de diámetro y pantallas FPD de hasta 11 pulgadas. La platina mecánica de tres capas y posición baja viene en dos tamaños: de 6 pulgadas (445 × 240 mm, con recorrido de 158 × 158 mm en luz reflejada y de 100 × 100 mm en luz transmitida) y de 8 pulgadas (525 × 330 mm, con recorrido de 210 × 210 mm). Ambas tienen placa de vidrio para luz reflejada (la de 6 pulgadas también para luz transmitida), guía lineal para un movimiento suave y manija de embrague: se levanta el botón para el desplazamiento rápido y se presiona para cancelarlo.
Objetivos y revólver eléctrico
Los objetivos metalúrgicos semi-apocromáticos para campo claro y oscuro cubren 5X, 10X, 20X, 50X y 100X, y hay una versión de larga distancia de trabajo en 20X, 50X y 100X. El revólver eléctrico es séxtuple, con ranura para DIC, y se opera con dos botones, adelante y atrás, para cambiar el aumento con rapidez y repetir la posición con exactitud. Su modo de cambio mecánico ayuda a prolongar la vida útil del revólver.
Iluminación y modos de observación
El iluminador reflejado de campo claro y oscuro trae diafragma de apertura variable electrónico y diafragma de campo con ajuste de centrado, un interruptor para cambiar entre campo claro y campo oscuro, y ranuras para filtros y kit de polarización. Soporta campo claro, campo oscuro, polarización y DIC; como accesorios figuran el kit de polarización, filtros de interferencia y el aditamento DIC. El revólver y el diafragma de apertura se controlan con botones en la parte frontal del equipo.
Enfoque, ergonomía y estabilidad
El enfoque coaxial de posición baja tiene 35 mm de recorrido grueso y 0,001 mm de precisión fina, con límite superior y ajuste de tensión. El cabezal se inclina de 5 a 35° para adaptarse a usuarios de distintas estaturas y reducir la fatiga en jornadas largas. El bastidor metálico tiene seis pies niveladores, centro de gravedad bajo y estabilidad contra golpes para cuidar la calidad de la imagen, y dos varillas de acero laterales que se atornillan para formar una palanca de transporte (antes de moverlo, se debe bloquear la platina). Incluye fuente de 100-240 V integrada y admite adaptadores de cámara C de 0,5X, 0,65X y 1X.
