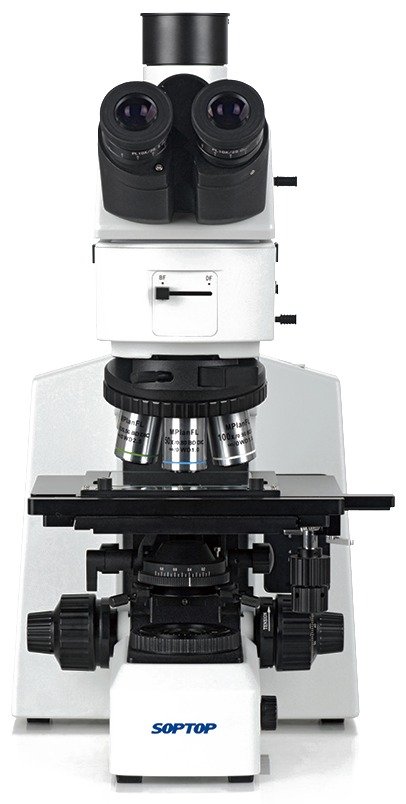

Microscopio Metalúrgico RX50M Sunny Optical Technology

Objetivos metalúrgicos semiapocromáticos de 5X, 10X, 20X, 50X y 100X en versión de campo claro y campo oscuro, con opción de objetivo SAPO de 50X con anillo de corrección y de objetivos de larga distancia de trabajo de 50X y 100X. Los oculares PL10X/25 mm son de alto punto ocular y campo amplio, con ajuste dióptrico y opción con retícula. El sistema de haz ancho ofrece un campo de visión de hasta 26,5 mm. El revólver admite hasta siete objetivos (quíntuple, séxtuple o séptuple, todos con ranura para DIC).

Una palanca frontal del iluminador cambia entre campo claro y campo oscuro y va acoplada a un filtro de densidad neutra ND50 integrado, que atenúa la luz al volver de campo oscuro a campo claro. El polarizador y el analizador ayudan a eliminar la luz parásita en la inspección de semiconductores y PCB, con analizador fijo o giratorio 360° para observar la muestra en distintos ángulos. El accesorio DIC U-DICR revela asperezas que no se ven en campo claro y se usa, por ejemplo, para partículas conductoras de LCD y rayaduras en discos de precisión. Campo oscuro y DIC funcionan solo con luz reflejada.

Tres opciones de cabezal: trinocular de 30° con imagen derecha (divisor 100:0 o 0:100), trinocular de 30° con imagen invertida (100:0, 20:80 o 0:100) y trinocular articulado inclinable de 5 a 35° con imagen invertida y divisor de tres posiciones (binocular 50:50, 100:0 o 0:100). En todos la distancia interpupilar se ajusta de 50 a 76 mm.

Enfoque coaxial de posición baja con recorrido grueso de 25 mm, precisión fina de 0,001 mm, tope de enfoque y ajuste de tensión. La platina queda a la derecha: mecánica de 4 pulgadas con recorrido de 102 × 105 mm, o de 4/6 pulgadas con recorrido de 102 × 153 mm, con bloqueo del eje Y para evitar omitir zonas en inspección horizontal, protector de luz y plataforma para muestras de vidrio o metal. El condensador acromático abatible tiene N.A. 0,9.

El bastidor reflejado/transmitido trae transformador integrado de 100 a 240 V, intensidad regulable con ajuste digital y función de reinicio, brillo independiente para luz reflejada y transmitida, filtros transmitidos LBD/ND6/ND25 y una fuente LED de 5 W (blanco frío de 4750 a 5500 K, opcional blanco cálido de 2850 a 3250 K). El fabricante también lista una casa de lámpara halógena de 12 V/100 W (bombilla PHILIPS 7724). El iluminador reflejado de campo claro/campo oscuro tiene diafragmas de apertura y de campo centrables, y ranuras para filtro y polarizador. Incluye filtros de interferencia azul (hasta 480 nm), verde (520 a 570 nm) y rojo (630 a 750 nm), más un filtro de balance de color. Adaptador de cámara de montura C de 0,35X, 0,5X, 0,65X o 1X con enfoque, y micrómetro de precisión con valor de escala de 0,01 mm.
