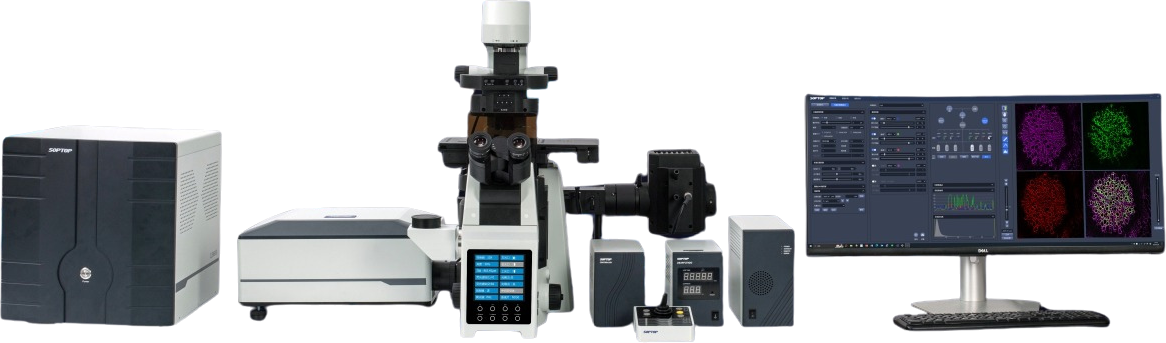

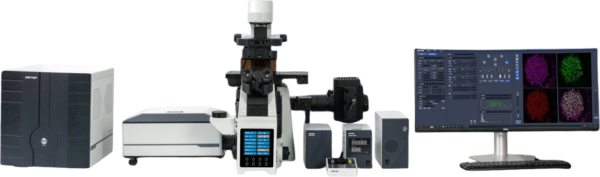

Microscopio Confocal de Barrido Láser CLSM Sunny Optical Technology
La serie CLSM de Sunny Optical Technology es un microscopio confocal de barrido láser sobre base invertida IRX60, con cuatro líneas láser (405, 488, 561 y 640 nm), pinhole eléctrico ajustable y detectores GaAsP. Está pensada para imagen de células marcadas con proteínas fluorescentes, reconstrucción 3D de organoides y cultivos, y estudios de biología molecular y del desarrollo.
Descripción
La serie CLSM de Sunny Optical Technology es un microscopio confocal de barrido láser sobre base invertida motorizada, donde la eficiencia de captura de señal y el filtrado del plano fuera de foco pesan más que en un microscopio de fluorescencia de campo amplio.
Escaneo láser y detección GaAsP
Cuatro láseres (405, 488, 561 y 640 nm), galvanómetro de barrido de 512 × 512 a 8192 × 8192 píxeles, tiempo de píxel de 0,5 a 10 µs, zoom de 1X a 50X y pinhole eléctrico de 0 a 600 µm. Detección con PMT GaAsP de eficiencia cuántica mayor o igual a 45 % a 500 nm, de uno o tres detectores según la versión.
Pinhole conjugado y objetivos SAPO
La excitación y la emisión pasan por el mismo pinhole en relación 100 % conjugada, para mayor sensibilidad y resolución. Los objetivos super-apocromáticos corrigen la aberración cromática de 400 a 1000 nm y mantienen el color original de la muestra.
Control eléctrico y software SRF
Eje Z, revólver, condensador, platina, diafragma, torreta de fluorescencia y puertos de luz eléctricos, con mando remoto y enfoque automático con tecla AF. El software SRF integra adquisición, procesamiento y análisis, con unión de imágenes grandes, reconstrucción 3D y conteo celular.
Por qué comprarlo con Micromédica
Sunny Optical Technology — grupo chino (Yuyao, 1984). Sus microscopios los fabrica Ningbo Sunny Instrument Co., Ltd. (desde 1991), con certificación ISO 13485 de dispositivos médicos, ISO 9001 e ISO 14001, y envíos a más de 130 países.
| Marca | Sunny Optical Technology |
|---|---|
| Modelo | CLSM |
| Láseres | 405, 488, 561 y 640 nm |
| Escaneo | Galvanómetro óptico de alta velocidad, 512×512 a 8192×8192 px, píxel 0,5-10 µs, 4 fps (512×512), zoom 1X-50X |
| Pinhole | Eléctrico ajustable 0-600 µm |
| Detección | PMT GaAsP, QE ≥45 % a 500 nm: 1 detector (escaneo por turnos) o 3 (escaneo simultáneo) |
| Sistema óptico | Infinito, corregido a color |
| Cabezal | Binocular inclinable 20-45°, imagen invertida, oculares PL10X/22 mm |
| Objetivos | Planosuper-apocromáticos infinitos SAPO, corrección cromática 400-1000 nm |
| Enfoque | Coaxial eléctrico, rango 10,5 mm, precisión 0,01 µm |
| Platina | Motorizada 360×270 mm, recorrido 114×75 mm, 30 mm/s; portaplacas, Petri 36 mm, 96 pocillos, Terasaki |
| Condensador | Séptuple eléctrico N.A. 0,55 |
| Iluminación | Transmitida LED 10 W · fluorescencia: disco de 8 posiciones (hasta 16), LED multibanda 10 W o mercurio 100 W OSRAM |
| Cámara | 5 MP / 20 MP |
| Software | SRF (Sunny Research Frame): adquisición, procesamiento, análisis, unión de imágenes, reconstrucción 3D y conteo celular |
El microscopio confocal de barrido láser CLSM combina un módulo de escaneo con galvanómetro óptico de alta velocidad y una base invertida IRX60 totalmente motorizada, con sistema óptico infinito corregido a color. Estos son los criterios que conviene revisar antes de decidir la compra.
Módulo de escaneo, láseres y detección
Cuatro láseres de 405, 488, 561 y 640 nm. El galvanómetro de barrido captura de 512 × 512 hasta 8192 × 8192 píxeles, con tiempo de píxel de 0,5 a 10 µs, velocidad estándar de 4 cuadros por segundo (512 × 512) y zoom de 1X a 50X. El pinhole es eléctrico y ajustable de 0 a 600 µm. La detección usa PMT GaAsP con eficiencia cuántica mayor o igual a 45 % a 500 nm, en versión de un detector (escaneo por turnos) o de tres detectores (escaneo simultáneo).
Trayecto óptico confocal
El diseño del pinhole se basa en la reversibilidad de la luz: la luz de excitación y la de emisión pasan por el mismo pinhole y mantienen una relación 100 % conjugada. Eso asegura la eficiencia de captura de la señal fluorescente y mejora el filtrado de la señal fuera del plano focal, con mayor sensibilidad de detección y mejor resolución. Los detectores GaAsP permiten imagen multicolor automatizada aun con fluorescencia débil.
Objetivos super-apocromáticos
La serie SAPO converge los ejes ópticos de rojo, verde y azul en un mismo plano focal y corrige la aberración cromática axial de la luz violeta, de modo que los colores originales de la muestra se presentan fieles. La corrección de espectro amplio mantiene el campo plano y extiende la corrección cromática de 400 a 1000 nm. La base usa objetivos planosuper-apocromáticos infinitos.
Base invertida motorizada
Cabezal binocular inclinable de 20 a 45° con oculares PL10X/22 mm, enfoque coaxial eléctrico de 10,5 mm de rango y precisión de 0,01 µm, condensador eléctrico séptuple N.A. 0,55 e iluminación transmitida LED de 10 W. La platina motorizada mide 360 × 270 mm, con recorrido de 114 × 75 mm y velocidad máxima de 30 mm/s; incluye portaplacas, portacajas de Petri de 36 mm, portaplacas de 96 pocillos y portaplacas Terasaki. Todo el eje Z, revólver, condensador, platina, diafragma, torreta de fluorescencia y puertos de luz es eléctrico, con mando remoto.
Fluorescencia de campo amplio, cámara y software
Además del barrido confocal, la base ofrece iluminación fluorescente con sistema rotatorio de 8 posiciones (hasta 16), módulo LED multibanda de alta potencia de 10 W o lámpara de mercurio de 100 W OSRAM, detector DIC y cámara de 5 MP o 20 MP. El software SRF (Sunny Research Frame) integra el control de microscopios motorizados, la adquisición inteligente, el procesamiento y el análisis, con unión de imágenes grandes, reconstrucción 3D y conteo celular. Opcionalmente admite tres canales de fluorescencia con salida simultánea de imagen.
