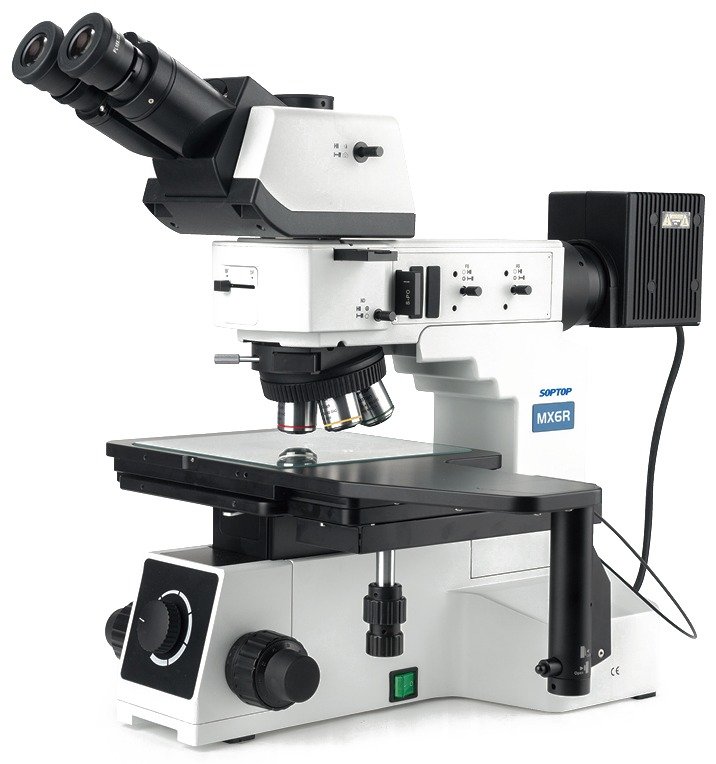

Microscopio Metalúrgico MX6R Sunny Optical Technology
El MX6R de Sunny Optical Technology es un microscopio metalúrgico para inspección industrial y análisis metalúrgico, con platina mecánica de 6 pulgadas (recorrido 158 × 158 mm con luz reflejada) y objetivos de larga distancia de trabajo. Permite observar en campo claro, campo oscuro, polarización simple y DIC.
Descripción
El MX6R de Sunny Optical Technology es un microscopio metalúrgico de uso industrial para inspección y análisis metalúrgico, donde pesan la platina de 6 pulgadas de gran recorrido, los objetivos de larga distancia de trabajo y el campo oscuro de alta luminancia.
Larga distancia de trabajo
Objetivos semiapocromáticos de campo claro y oscuro de 5X a 100X con recubrimiento multicapa de banda ancha: 7,9 mm de distancia de trabajo en 50X, 2,1 mm en 100X y un objetivo de 20X de distancia ultralarga.
Platina de 6 pulgadas
Tres capas, 445 × 240 mm, recorrido de 158 × 158 mm con luz reflejada y de 100 × 100 mm con luz transmitida, con manija de embrague para desplazamiento rápido y placa de vidrio.
Observación versátil
Campo claro, campo oscuro, polarización simple y DIC, con iluminador reflejado de campo claro/oscuro y opción de iluminación transmitida con LED de 5 W y condensador N.A. 0,5.
Por qué comprarlo con Micromédica
Sunny Optical Technology — grupo chino (Yuyao, 1984). Sus microscopios los fabrica Ningbo Sunny Instrument Co., Ltd. (desde 1991), con certificación ISO 13485 de dispositivos médicos, ISO 9001 e ISO 14001, y envíos a más de 130 países.
| Marca | Sunny Optical Technology |
|---|---|
| Modelo | MX6R |
| Sistema óptico | Infinito, corregido a color |
| Observación | Campo claro · campo oscuro · polarización simple · DIC |
| Cabezal | Trinocular de 30° con imagen derecha o invertida, o inclinable 5-35° con imagen derecha; interpupilar 50-76 mm |
| Divisor de haz | 100:0 / 0:100 (imagen derecha) · 0:100 / 20:80 / 100:0 (imagen invertida) |
| Oculares | PL10X/22, PL10X/23, PL10X/25 y PL10X/26,5 mm de alto punto ocular y campo amplio, ajuste dióptrico · PL15X/16 mm |
| Objetivos | Semiapocromáticos de larga distancia campo claro/oscuro 5X/10X/20X/50X/100X · planos acromáticos 10X/20X/50X/100X · ultralarga distancia 20X |
| Revólver | Quíntuple inclinado con ranura DIC |
| Enfoque | Coaxial de posición baja, recorrido grueso 33 mm, precisión fina 0,001 mm, con tope superior y ajuste de tensión |
| Platina | Mecánica 6 pulgadas de tres capas, 445×240 mm, recorrido 158×158 mm (reflejada) y 100×100 mm (transmitida), con manija de embrague y placa de vidrio |
| Iluminación | Reflejada campo claro/oscuro con diafragmas de apertura y de campo centrables, ranuras para filtro y polarizador · transmitida opcional LED 5 W con condensador N.A. 0,5 |
| Alimentación | Sistema integrado 100-240 V, con botones de brillo y reinicio |
| Adaptador de cámara | Montura C 0,35X/0,5X/0,65X/1X con enfoque |
| Accesorios | Polarizador, analizador fijo o giratorio 360°, filtro de interferencia, micrómetro de precisión, accesorio DIC |
El microscopio metalúrgico MX6R utiliza un sistema óptico infinito con corrección de color y cabezal trinocular inclinable de 30° o de 5 a 35°, con imagen derecha y distancia interpupilar de 50 a 76 mm. Estos son los criterios que conviene revisar antes de decidir la compra.
Objetivos de larga distancia de trabajo
Objetivos metalúrgicos semiapocromáticos de campo claro y campo oscuro de 5X, 10X, 20X, 50X y 100X, con recubrimiento multicapa de banda ancha. La distancia de trabajo es de 7,9 mm en el objetivo de 50X y de 2,1 mm en el de 100X, y hay además un objetivo de 20X de distancia de trabajo ultralarga. El fabricante indica que la luminancia del campo oscuro llega a más del doble de la de los diseños tradicionales. También hay objetivos planos acromáticos de 10X, 20X, 50X y 100X.
Platina de gran recorrido
Platina mecánica de 6 pulgadas de tres capas con ajuste coaxial de posición baja: tamaño 445 × 240 mm, recorrido de 158 × 158 mm con luz reflejada y de 100 × 100 mm con luz transmitida, manija de embrague para desplazamiento rápido y placa de vidrio para luz transmitida y reflejada. Sirve también para la inspección de matrices de muestras pequeñas.
Cabezal, oculares y campo de visión
Cabezal trinocular de 30° con imagen derecha (divisor 100:0 o 0:100), de 30° con imagen invertida (0:100, 20:80 o 100:0) o inclinable de 5 a 35° con imagen derecha y ajuste dióptrico de ±5. Los cabezales de 30° admiten campos de visión de 25 y 26,5 mm. Oculares de alto punto ocular y campo amplio: PL10X/22 mm (micrómetro acoplable), PL10X/23 mm, PL10X/25 mm y PL10X/26,5 mm (retícula acoplable) y PL15X/16 mm.
Iluminación y métodos de observación
Iluminador reflejado de campo claro y campo oscuro con diafragmas de apertura y de campo centrables, palanca para cambiar entre ambos y ranuras para filtro y polarizador. Según la página del fabricante, como opción hay iluminación transmitida con LED blanco de 5 W y condensador N.A. 0,5 (por ejemplo para LCD y bordes de piezas), con control independiente de la luz transmitida y reflejada, que pueden trabajar juntas o por separado. Permite campo claro, campo oscuro, polarización simple (analizador fijo o giratorio 360°) y DIC.
Enfoque, bastidor y cámara
Bastidor metálico de nivel industrial con bajo centro de gravedad, enfoque coaxial de posición baja con recorrido grueso de 33 mm, precisión fina de 0,001 mm, tope superior y ajuste de tensión. Sistema de 100 a 240 V integrado, botones de ajuste y reinicio del brillo y refrigeración para uso prolongado sin sobrecalentamiento. Adaptador de cámara de montura C de 0,35X, 0,5X, 0,65X o 1X con enfoque.
