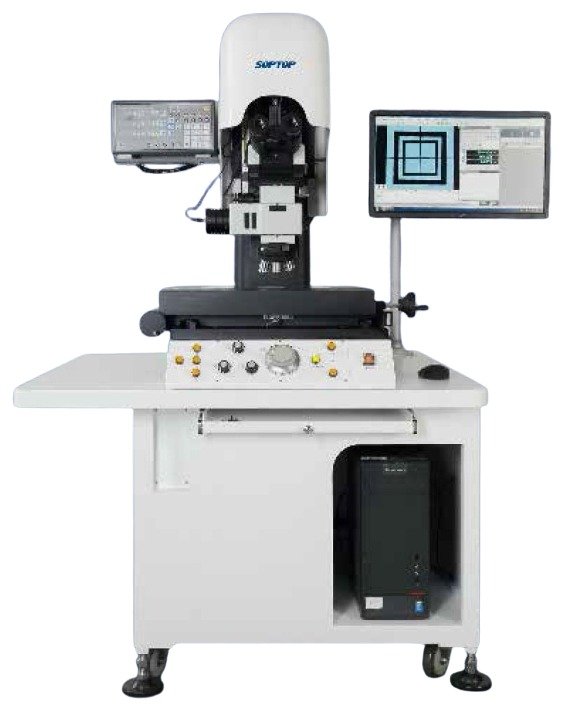

Microscopio de Medición Serie MS Sunny Optical Technology
La serie MS de Sunny Optical Technology es un sistema de medición que combina el alto aumento de un microscopio metalúrgico con la medición en tres ejes de un instrumento de medición por imagen. Ofrece campo claro, campo oscuro, DIC y polarización, y se aplica en inspección industrial de semiconductores, placas de circuito impreso (PCB), pantallas LCD, electrónica y moldes.
Descripción
La serie MS de Sunny Optical Technology es un microscopio de medición que integra el alto aumento de un microscopio metalúrgico y la medición en tres ejes, donde la exactitud de la platina y el software de medición pesan más que en un microscopio de observación.
Tres versiones de cabezal trinocular
Inclinado a 30° con imagen erecta, inclinable de 5 a 35° con imagen erecta, o de 30° con imagen invertida, todos con distancia interpupilar de 50 a 76 mm.
Platina con escala de rejilla
Lectura digital, recorridos de 200 × 100, 300 × 200 o 300 × 300 mm (o a la medida), altura máxima de muestra de 100 mm y exactitud de (2 + L/200) µm en X e Y.
Iluminación y software propio
Campo claro y campo oscuro, enfoque asistido de imagen dividida y software de medición MSU3D-PRO para formas complejas.
Por qué comprarlo con Micromédica
Sunny Optical Technology — grupo chino (Yuyao, 1984). Sus microscopios los fabrica Ningbo Sunny Instrument Co., Ltd. (desde 1991), con certificación ISO 13485 de dispositivos médicos, ISO 9001 e ISO 14001, y envíos a más de 130 países.
| Marca | Sunny Optical Technology |
|---|---|
| Modelo | Serie MS |
| Sistema óptico | Infinito |
| Cabezales | Trinocular inclinado 30° (imagen erecta) · trinocular inclinable 5–35° (imagen erecta) · trinocular 30° (imagen invertida) |
| Oculares | PL10X/22 mm de alto punto ocular, ajuste dióptrico, retícula opcional |
| Revólver | Quíntuple / quíntuple BD |
| Objetivos | Planoacromáticos LWD con DIC 5X/10X · planosemiapocromáticos súper LWD con DIC 20X · planoacromáticos LWD 50X/100X · versiones BD |
| Aumento | Óptico 50X–1.000X · del sistema 135X–2.700X |
| Platina | Manual de medición con lectura digital; recorrido 200×100, 300×200 o 300×300 mm; muestra hasta 100 mm de altura |
| Exactitud de medición | X e Y: (2 + L/200) µm · repetibilidad en Z a 50X: ±1 µm |
| Iluminación | Campo claro y oscuro con conmutador BD; luz coaxial LED 5 W (cálida) y transmitida LED 5 W (fría); enfoque asistido LED verde 5 W, 100–240 V |
| Enfoque | Volante eléctrico con botón de desplazamiento rápido |
| Cámara | The Imaging Source, 1,2 MP, 1280 × 960, hasta 60 FPS, superficie objetivo de 1/2 |
| Adaptador de cámara | Montura C de 0,5X/0,65X |
| Software | Medición MSU3D-PRO |
| Accesorios | Polarizador, analizador giratorio 360°, filtros de interferencia, micrómetro de alta precisión, DIC, calibrador |
La serie MS combina el alto aumento de un microscopio metalúrgico con la medición en tres ejes de un instrumento de medición por imagen. Ofrece observación en campo claro, campo oscuro, DIC y polarización, con platina de gran recorrido, cabezal inclinable y software de medición propio. Estos son los criterios que conviene revisar antes de decidir la compra.
Óptica, cabezal y aumento
Sistema óptico infinito con oculares de alto punto ocular PL10X/22 mm, con ajuste dióptrico y retícula opcional. Los objetivos son planoacromáticos de larga distancia de trabajo con DIC de 5X/10X, semiapocromáticos de distancia de trabajo súper larga con DIC de 20X y planoacromáticos de 50X/100X, con revólver quíntuple. El aumento óptico va de 50X a 1.000X y el aumento del sistema, de 135X a 2.700X.
Cabezal trinocular: tres versiones
Se elige entre cabezal trinocular inclinado a 30° (imagen erecta), cabezal trinocular inclinable de 5 a 35° (imagen erecta) y cabezal trinocular de 30° con imagen invertida. Todos tienen distancia interpupilar de 50 a 76 mm; las dos primeras versiones tienen división de luz de 100:0 o 0:100, y la de imagen invertida, de 100:0 o 50:50. El cabezal de 5 a 35° reduce la fatiga del trabajo prolongado al adaptarse a la postura de cada usuario.
Platina de medición de gran recorrido
Platina de medición manual con lectura digital, con rejilla de escala importada de Japón (Mitutoyo). El recorrido se elige entre 200 × 100 mm, 300 × 200 mm y 300 × 300 mm, y puede fabricarse a la medida. La altura máxima de la muestra es de 100 mm, con límites superior e inferior ajustables. La exactitud de medición en X e Y es de (2 + L/200) µm, donde L es la longitud medida en mm, y la repetibilidad de posicionamiento en Z a 50X es de ±1 µm.
Iluminación y enfoque asistido
Iluminación de campo claro y campo oscuro con dispositivo de cambio, ranuras para filtros y kit de polarización, luz coaxial LED de 5 W (cálida) y luz transmitida LED de 5 W (fría), con brillo ajustable integrado en el panel frontal. El enfoque asistido de imagen dividida tiene iluminación LED verde de 5 W con doble retícula, controlador de luz independiente y dos patrones (contraste claro y contraste oscuro) que se cambian libremente.
Cámara, software y aplicaciones
Cámara importada de Alemania (The Imaging Source) de 1,2 megapíxeles (1280 × 960) y hasta 60 FPS, con adaptador C de 0,5X/0,65X, computador Lenovo ThinkCentre y software de medición MSU3D-PRO, de desarrollo propio y configurable según la preferencia del cliente. Se usa, por ejemplo, para medir el tamaño de bumps y su exactitud de registro en empaquetado avanzado de circuitos integrados, patas de soldadura en PCB y TFT en pantallas LCD.
