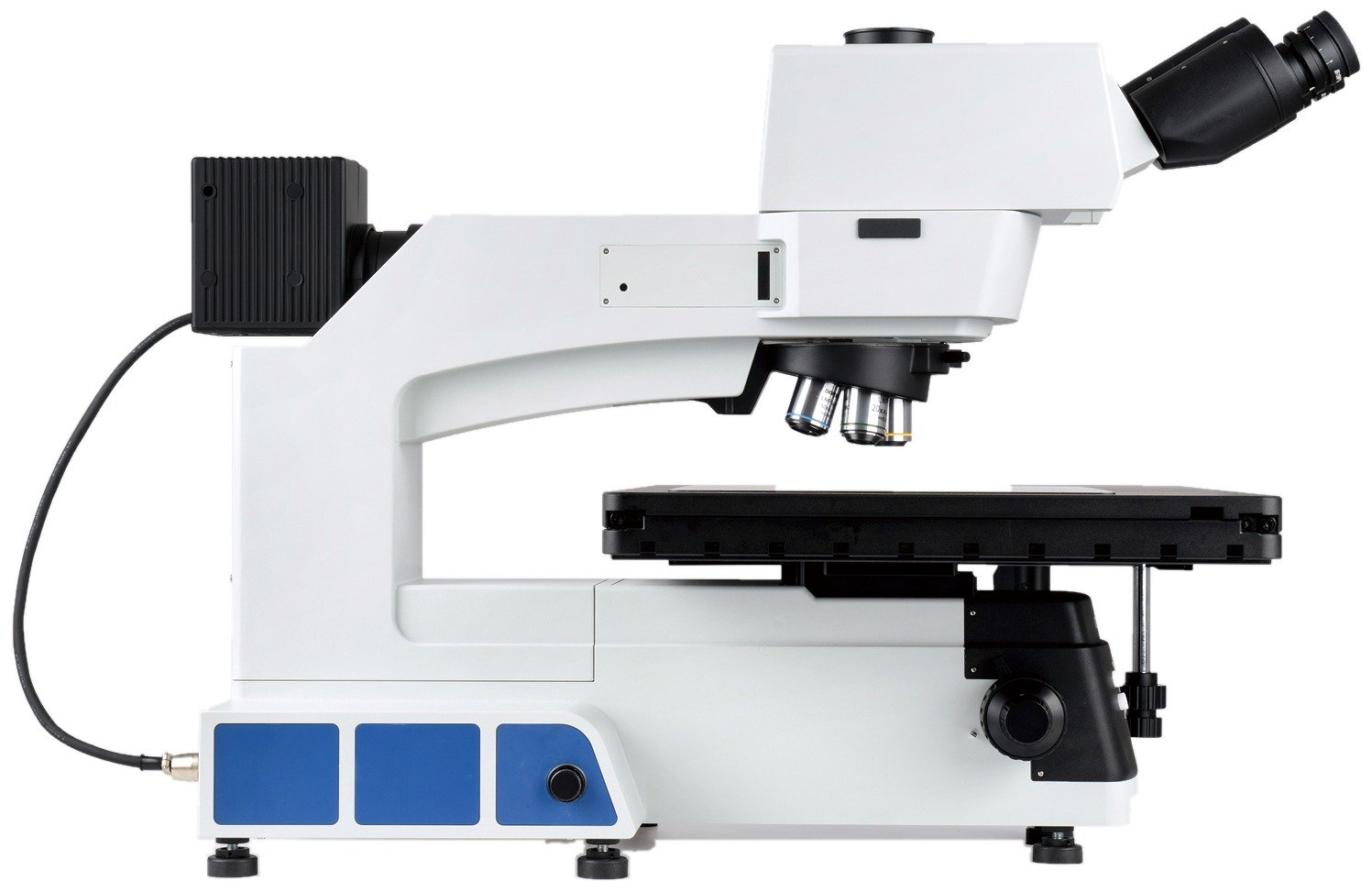

Microscopio de Inspección de Semiconductores y FPD MX12R Sunny Optical Technology
El MX12R de Sunny Optical Technology es un microscopio de inspección de semiconductores y pantallas planas (FPD), con soporte para obleas de hasta 300 mm y pantallas de hasta 17 pulgadas. Ofrece campo claro, campo oscuro, polarización y DIC, cabezal inclinable de 0 a 35°, revólver eléctrico de seis posiciones y platina mecánica de 14 × 12 pulgadas.
Descripción
El MX12R de Sunny Optical Technology es un microscopio de inspección para obleas y pantallas planas, donde el tamaño de la platina, el soporte de obleas de hasta 300 mm y el revólver eléctrico pesan más que en un microscopio metalúrgico de rutina.
Obleas de hasta 300 mm y pantallas de 17 pulgadas
Portaobleas de 4, 6, 8 y 12 pulgadas, con platina mecánica de 14 × 12 pulgadas y recorrido de 356 × 305 mm.
Campo claro, campo oscuro, polarización y DIC
Objetivos semiapocromáticos de 5X a 100X con DIC, iluminador reflejado con diafragmas eléctricos y kit de polarización.
Operación ergonómica
Cabezal inclinable de 0 a 35°, revólver eléctrico de seis posiciones con dos botones, manija de embrague en la platina y controles frontales.
Por qué comprarlo con Micromédica
Sunny Optical Technology — grupo chino (Yuyao, 1984). Sus microscopios los fabrica Ningbo Sunny Instrument Co., Ltd. (desde 1991), con certificación ISO 13485 de dispositivos médicos, ISO 9001 e ISO 14001, y envíos a más de 130 países.
| Marca | Sunny Optical Technology |
|---|---|
| Modelo | MX12R |
| Sistema óptico | Infinito, con corrección de color |
| Observación | Campo claro, campo oscuro, polarización y DIC |
| Cabezal | Trinocular inclinable 0–35°, imagen erecta, interpupilar 50–76 mm, división 100:0 o 0:100 |
| Oculares | PL10X/25 mm de alto punto ocular, ajuste dióptrico, retícula opcional |
| Objetivos | Semiapocromático BD con DIC 5X/10X/20X/50X/100X · LWD BD con DIC 20X · LWD BD 50X/100X |
| Revólver | Eléctrico BD de 6 posiciones con ranura DIC |
| Bastidor | Luz reflejada, o luz transmitida y reflejada; enfoque coaxial de posición baja, grueso 35 mm, fino 0,001 mm; 100–240 V |
| Platina mecánica | 14 × 12 pulgadas de tres capas, 718 × 420 mm, recorrido 356 × 305 mm, con manija de embrague y placa de vidrio |
| Platina electrónica | 495 × 641 mm, recorrido 306 × 306 mm, repetibilidad (3 + L/50) µm |
| Iluminación | Iluminador reflejado BD con diafragma de apertura eléctrico variable y diafragma de campo centrable, cambio campo claro/oscuro, ranuras para filtros y kit de polarización |
| Adaptador de cámara | Montura C de 0,5X/0,65X/1X |
| Accesorios | Kit de polarización, filtros de interferencia, micrómetro de alta precisión, accesorio DIC |
El microscopio MX12R, junto con el MX8R, se aplica de forma profesional en la detección de obleas y pantallas planas (FPD). Acepta portaobleas de varios tamaños (4, 6, 8 y 12 pulgadas) y soporta obleas de hasta 300 mm de diámetro y pantallas de hasta 17 pulgadas, con un diseño ergonómico mejorado para una operación más cómoda, flexible y rápida. Estos son los criterios que conviene revisar antes de decidir la compra.
Óptica, objetivos y modos de observación
Sistema óptico infinito con corrección de color, con observación en campo claro, campo oscuro, polarización y DIC. Los oculares son PL10X/25 mm de alto punto ocular, con ajuste dióptrico y retícula opcional. Los objetivos son semiapocromáticos de campo claro/oscuro con DIC de 5X/10X/20X/50X/100X, y opciones de larga distancia de trabajo: 20X con DIC y 50X/100X.
Cabezal inclinable y revólver eléctrico
El cabezal trinocular de imagen erecta se inclina de 0 a 35° para ajustar la altura del punto ocular y reducir la fatiga del trabajo prolongado. La distancia interpupilar va de 50 a 76 mm y la división de luz es de 100:0 o 0:100. El revólver eléctrico de campo claro/oscuro tiene seis posiciones y ranura DIC, se maneja con dos botones (adelante y atrás) y su accionamiento mecánico alarga su vida útil.
Platina de gran formato
La platina mecánica de tres capas de 14 × 12 pulgadas (718 × 420 mm) tiene recorrido de 356 × 305 mm, ajuste coaxial de posición baja, guía lineal y manija con embrague: se levanta el botón para un desplazamiento rápido y se presiona para cancelarlo. Incluye placa de vidrio para uso con luz reflejada. Como alternativa hay una platina electrónica de 495 × 641 mm con recorrido de 306 × 306 mm y repetibilidad de posicionamiento de (3 + L/50) µm.
Bastidor, iluminación y controles frontales
Bastidor de luz reflejada, o de luz transmitida y reflejada, con enfoque coaxial de posición baja: recorrido grueso de 35 mm y precisión fina de 0,001 mm, con límite superior y ajuste de tensión, y sistema de voltaje amplio de 100 a 240 V. El iluminador reflejado de campo claro/oscuro incluye diafragma de apertura eléctrico variable y diafragma de campo con centrado ajustable, ranuras para filtros y kit de polarización. Los botones frontales controlan el revólver y el diafragma de apertura, y seis patas niveladoras dan estabilidad a la imagen.
