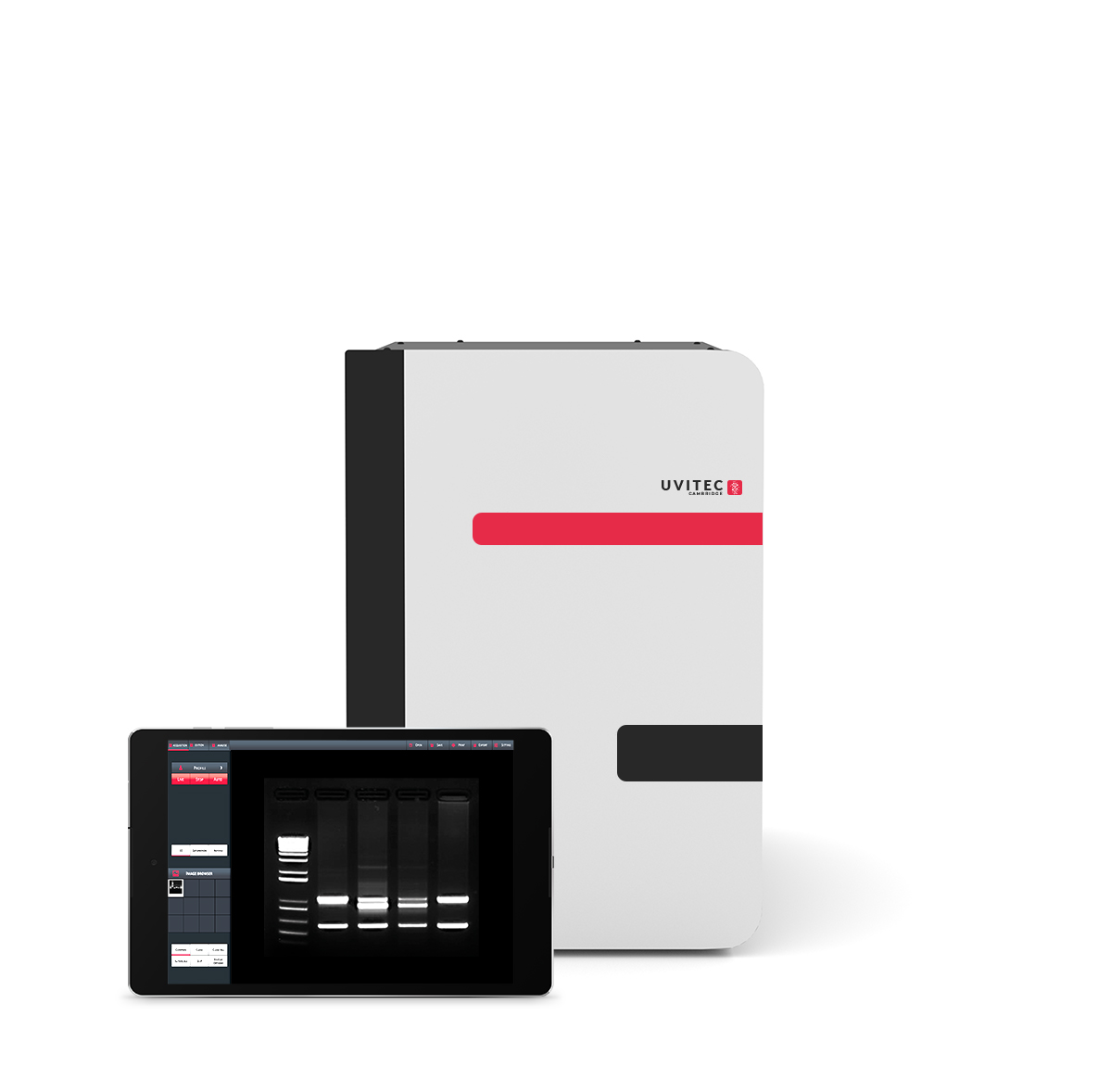

Fotodocumentador de geles Uvitec FireReader V10
El fotodocumentador de geles Uvitec FireReader V10 es una plataforma de imagen completa para documentar geles de ADN, ARN y proteínas con calidad de publicación. Reúne hasta 7 iluminaciones distintas en un solo equipo, un sensor de 6 megapíxeles y 65.535 niveles de gris.
Está pensado para laboratorios que corren electroforesis a diario y necesitan una imagen reproducible, sin depender de la mano del operador. Micromédica lo distribuye en Colombia con asesoría técnica y acompañamiento en la puesta en marcha.
Descripción
El fotodocumentador de geles Uvitec FireReader V10 es un sistema de fotodocumentación (geldoc) de cuarto oscuro cerrado, fabricado en acero inoxidable, que captura y analiza geles sin necesidad de un computador externo ni de ajustes manuales por parte del operador.
Dónde se usa
En laboratorios de biología molecular, unidades de investigación, laboratorios de control de calidad y laboratorios clínicos de referencia que corren electroforesis de forma rutinaria y necesitan dejar registro trazable de cada corrida. Su tamaño compacto y su cuarto oscuro cerrado permiten instalarlo sobre mesón, sin cuarto oscuro dedicado.
Qué acepta
- Geles de ADN y ARN teñidos con colorantes fluorescentes: bromuro de etidio (EtBr), GelRed, GelGreen, SYBR Safe, Sypro Ruby, Emerald y Midori Green.
- Marcadores de epifluorescencia con LED azul: GFP, eGFP, Cy2, Alexa 488, FITC, Atto 465 y DyLight 488.
- Placas de cromatografía en capa fina (TLC) y Qdots, con el módulo opcional Epi-UV de 365 y 254 nm.
- Geles de proteína y colorimetría con el módulo opcional de imagen visible: azul de Coomassie, tinción de plata y rojo Ponceau.
Por qué se elige
Porque cubre varias técnicas con un solo instrumento. Un laboratorio que hoy solo documenta geles de ADN puede sumar después epifluorescencia, TLC o geles de proteína añadiendo transiluminadores y filtros, sin reemplazar el equipo. La rueda de 6 posiciones admite hasta 18 filtros y el cuarto oscuro acepta una amplia variedad de transiluminadores, de modo que la configuración se adapta a la aplicación y no al revés.
El otro motivo es la calidad del dato: 65.535 niveles de gris sobre un sensor de 16 bits permiten distinguir bandas débiles que un sensor de 8 bits satura, y son la base de una cuantificación confiable.
| Marca | Uvitec (Cambridge, Reino Unido) |
|---|---|
| Modelo | FireReader V10 |
| Tipo de equipo | Sistema de fotodocumentación de geles (geldoc) |
| Sensor | 6 megapíxeles (6.000.000 de píxeles) |
| Resolución máxima | Hasta 10 megapíxeles |
| Profundidad de bits | 16 bits |
| Niveles de gris | 65.535 |
| Objetivo | Lente con zoom de 6x |
| Enfriamiento | Pasivo |
| Campo de visión máximo | 21 x 26 cm |
| Rueda de filtros | 6 posiciones, hasta 18 filtros |
| Iluminaciones disponibles | Hasta 7 diferentes |
| Epifluorescencia | LED azul (de serie); Epi-UV 365 y 254 nm (opcional) |
| Material del cuarto oscuro | Acero inoxidable |
| Alto | 570 mm |
| Ancho | 390 mm |
| Profundidad | 475 mm |
| Peso con transiluminador | 36 kg |
| Peso sin transiluminador | 30 kg |
| Software | UVITEC-1D (adquisición y análisis) |
El fotodocumentador de geles Uvitec FireReader V10 es una plataforma de imagen multiaplicación para laboratorios que necesitan documentar geles de ADN, ARN y proteínas con calidad de publicación. Ofrece hasta 7 iluminaciones distintas sobre un mismo equipo, un sensor de 6 megapíxeles y 65.535 niveles de gris, de modo que permite pasar de la electroforesis de rutina al análisis cuantitativo sin cambiar de instrumento.
Qué distingue al fotodocumentador de geles Uvitec FireReader V10
La diferencia frente a un sistema de documentación básico está en la profundidad de la señal. Los 65.535 niveles de gris que entrega el sensor de 16 bits permiten distinguir bandas débiles que un sensor de menor profundidad satura o pierde, y son la base de una cuantificación de proteínas a nivel de investigación. A eso se suma una resolución nativa de 6 megapíxeles —6.000.000 de píxeles— ampliable hasta 10 megapíxeles, suficiente para imágenes destinadas a publicación científica.
El objetivo es una lente con zoom de 6x, que permite ajustar el encuadre desde un gel pequeño hasta el campo de visión máximo de 21 x 26 cm sin perder definición. El enfriamiento es pasivo: no hay ventiladores que introduzcan vibración ni ruido electrónico en la imagen, lo que se traduce en fondos más limpios durante exposiciones largas, que es justamente donde se juegan las bandas tenues.
Operación y control
El equipo trabaja con rutinas automatizadas y no exige control manual para conseguir una imagen correcta. La captura se resuelve en un solo paso —un clic y la imagen queda adquirida— y la bandeja es completamente extraíble, de manera que la muestra se posiciona fuera del cuarto oscuro sin forzar la mano dentro del equipo. En la práctica esto acorta el tiempo de formación del personal nuevo y hace que el resultado dependa menos de quién opere el sistema.
La adquisición y el análisis se realizan con el software UVITEC-1D del fabricante, que cubre desde la captura hasta la cuantificación. Los parámetros y protocolos son totalmente ajustables, así que un laboratorio puede dejar configurada una rutina por tipo de gel y repetirla igual todos los días, que es la única forma de que dos corridas separadas por semanas sean comparables entre sí.
Iluminación, filtros y accesorios del fotodocumentador de geles Uvitec FireReader V10
La versatilidad del equipo viene de combinar hasta 7 iluminaciones diferentes con una rueda de 6 posiciones que admite hasta 18 filtros distintos. El cuarto oscuro, en acero inoxidable, acepta una amplia variedad de transiluminadores:
- Fluorescencia — geles de ADN y ARN con colorantes fluorescentes: bromuro de etidio (EtBr), GelRed, GelGreen, SYBR Safe, Sypro Ruby, Emerald y Midori Green.
- Epifluorescencia — LED azul de serie, para GFP, eGFP, Cy2, Alexa 488, FITC, Atto 465 y DyLight 488.
- Epi-UV dual opcional — 365 y 254 nm, para placas de cromatografía en capa fina (TLC) y Qdots.
- Imagen visible opcional — colorimetría y geles de proteína teñidos con azul de Coomassie, tinción de plata o rojo Ponceau.
La tecnología Uvipure© del fabricante refuerza la señal UV tanto para bromuro de etidio como para los colorantes seguros que lo están reemplazando. Para un laboratorio que esté migrando a tinciones menos peligrosas, esto significa que el cambio de reactivo no obliga a cambiar de equipo.
Aplicaciones en el laboratorio
El uso más frecuente es la documentación de geles de agarosa tras una PCR o una electroforesis de rutina, donde lo que se necesita es una imagen limpia, fechada y archivable. A partir de ahí, el mismo equipo soporta cuantificación por densitometría contra una o varias bandas de referencia, seguimiento de proteínas de fusión marcadas con GFP y revelado de placas de TLC en laboratorios de química analítica.
Puede verlo junto al resto de equipos de la línea en la categoría de fotodocumentadores de Micromédica.
Cómo se compara dentro de la gama Uvitec
El FireReader V10 se ubica en la parte alta de los sistemas de documentación de geles, por debajo de los equipos de quimioluminiscencia. Si la necesidad es únicamente documentar geles en poco espacio, el Essential V6 es la opción más compacta, y el Uvisave Q9 resuelve el caso de un laboratorio que ya tiene transiluminador y solo necesita la campana de captura.
El Uvidoc HD6 comparte el sensor de 6 megapíxeles y suma pantalla táctil HD de 12,2" con computadora de a bordo. Cuando el laboratorio necesita además quimioluminiscencia y Western Blot, la referencia es el Platinum Q9, ampliable a quimioluminiscencia, o el Alliance Q9 Advanced, el sistema de fluorescencia espectral y quimioluminiscencia de gama alta del fabricante.
Instalación y respaldo
Micromédica entrega el equipo instalado y con capacitación al personal que va a operarlo, e incluye acompañamiento posterior para la configuración de protocolos por tipo de muestra. La documentación técnica completa del fabricante está disponible en el sitio oficial de Uvitec Cambridge. Para cotización, disponibilidad y tiempos de entrega en Colombia, use el botón de solicitud de cotización de esta misma página.
